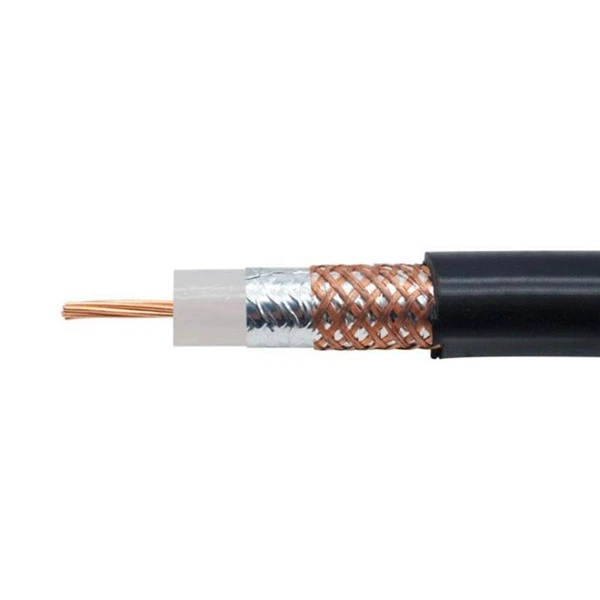

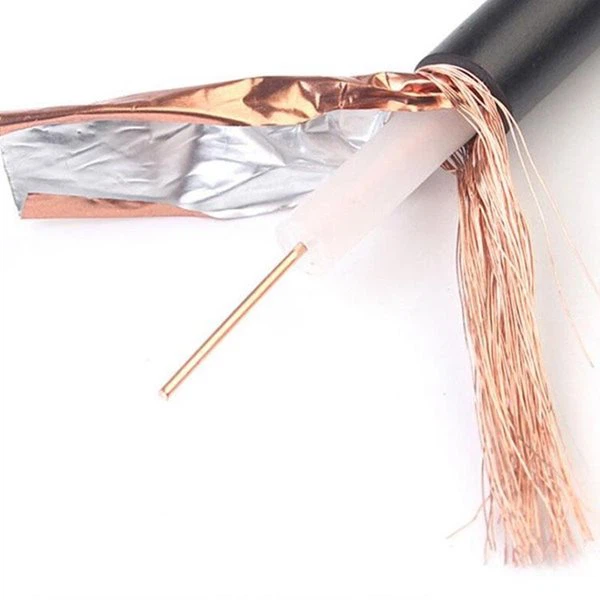

RG9 koaksiyal kabelining tuzilishi:
Ichki o'tkazgich: Yalang'och mis / Mis qoplangan alyuminiy / Mis qoplangan po'lat
Dielektrik: ko'pikli pe
Qalqon: Al folga+ Al Braiding+ Al folga
Ko'ylagi: PE/PVX
RG9 koaksiyal kabelidan foydalanish:
Koaksial kabellar radio chastotasi yoki audio va video uzatishda keng qo'llaniladi va kabel televideniesi, shaharlararo qo'ng'iroqlar va boshqalar kabi turli xil ilovalar uchun javob beradi.
Xususiyat:
1. Ko'piklanish darajasi 80% gacha, qutbli molekula qoldiqlari mavjud emas va uzatish xususiyatlari juda yaxshi.
2. O'rta qatlamdagi mikroporlar bir tekis yopilgan, suv va havo o'tkazmaydigan, barqaror ishlash va uzoq xizmat muddati.
3. Yuqori sifatli alyuminiy folga kabelning ekranlash ishlashi va xizmat qilish muddatini ta'minlaydi. To'qilgan qatlam alyuminiy-magniy-oltin sim yoki qalayli mis sim bo'ladimi, u alyuminiy folga yaqin va g'ilofga kiritilmaydi.
4. Tashqi o'tkazgich argon boshq payvandlash texnologiyasini qabul qiladi va ishonchli yuqori tezlikda payvandlash texnologiyasi mahsulotning ishlashini, ayniqsa elektr xususiyatlarini va mexanik kuchini ta'minlaydi.
5. Korroziyaga qarshi qatlam asosiy formulaning materiali sifatida maxsus o'zgartirilgan asfaltni qabul qiladi va u korroziyaga qarshi, namlikka chidamli va o'z-o'zidan himoya funktsiyalariga ega bo'lgan kabelning tashqi o'tkazgichi va qobiq o'rtasida teng ravishda qoplanadi. -kabelning himoya qatlamini davolash.
RG9 koaksiyal kabelining spetsifikatsiyasi:
Standart qalqon | Uch qalqon | To'rt qalqon | ||
Dirijyor | Material | BC/CCS | BC/CCS | BC/CCS |
Nominal diametri | 18AWG | 18AWG | 18AWG | |
Dielektrik | Material | Ko'pikli PE | Ko'pikli PE | Ko'pikli PE |
Nominal diametri | 4,57 mm | 4,57 mm | 4,57 mm | |
Qalqon | Material | Al Foil+ Al Braiding | Al folga+ Al Braiding+ Al folga | (Al Foil+ Al Braiding)*2 |
Qoplash | 40%-95% | 40%-95% | 40%-60% | |
Kurtka | Material | PVX/PE | PVX/PE | PVX/PE |
Nominal qalinligi | 0,80 mm | 0,80 mm | 0.86mm | |
Nominal diametri | 6,91 mm | 7,06 mm | 7,62 mm | |
Elektr xususiyatlari:
Nominal impedans (ohm) | 75±3 | ||
Nominal tarqalish tezligi (%) | 85 | ||
Nominal sig'im (pf/m) | 50 | ||
Uchqun testi (VAC) | 3000 | ||
SRL(dB) | 20 | 20 | |
Zaiflash [68o F(20OC)] | Chastota (MGts) | Minimal (dB/100ft) | Minimal (dB/100ft) |
5 | 0.58 | 1.9 | |
55 | 1.6 | 5.25 | |
187 | 2.85 | 9.35 | |
300 | 3.55 | 11.64 | |
450 | 4.4 | 14.43 | |
600 | 5.1 | 16.73 | |
750 | 5.65 | 18.54 | |
865 | 6.1 | 20.01 | |
1000 | 6.55 | 21.49 | |
